华为FreeBuds Studio无线耳机评测/拆解报告【AudioTOP.net】









​​华为FreeBuds Studio是华为公司于2020年底推出的无线头戴式降噪耳机。这款耳机采用了一些突破性的技术,并在近期随同中国宇航员一起遨游太空,举世瞩目。





一、技术特点:

1、L2HC高清蓝牙编码格式:FreeBuds Studio是第一款应用华为自行研发的L2HC高清蓝牙编码格式的蓝牙耳机。L2HC支持高达96 kHz/24 bit高码率音乐传输。

高清蓝牙编码格式是解决蓝牙耳机音质瓶颈的关键,普通的SBC、AAC格式会严重压缩传输的音乐数据,影响音质还原能力。目前常见的高清蓝牙编码格式包括LDAC、aptX HD、LHDC等,华为在短时间内研发成功L2HC,充分体现了华为强大的技术开发能力以及完全掌握自主知识产权的坚定决心。

2、智慧动态降噪:降噪能力强大,可根据不同外部环境自动调节降噪方案,在不同嘈杂程度的环境下智能调整降噪模式,提供良好降噪体验。

3、支持同时与两台设备保持连接,让两台设备可以共享使用,实现不同设备间实现的快速切换。

二、测试数据:

说明:测试数据基于中国电子音响行业协会CPHA认证测试规范要求,由中国电子技术标准化研究院赛西实验室完成测试。测试内容包括客观声学测试和无线抗干扰测试。

FreeBuds Studio 声学失真测试结果表现优秀,声音还原度高,经过一定频率补偿处理,可以看到后面音质主观评测结果声音整体较均衡。此外,抗干扰测试部分按照最严苛标准进行,在CPHA证书中特别注明FreeBuds Studio抗干扰能力达到:Excellent级别。这也是目前唯一抗干扰能力达Excellent级别的蓝牙耳机。FreeBuds Studio能够上太空,其出色的抗干扰能力是重点决定因素之一。



1、客观声学测试

1.1 THD总谐波失真测试曲线:







FreeBuds Studio的失真测试结果表现优秀,50-14khz范围均小于1%,虽然在3kHz处有个小凸起,但是大部分在0.1%-0.3%左右。

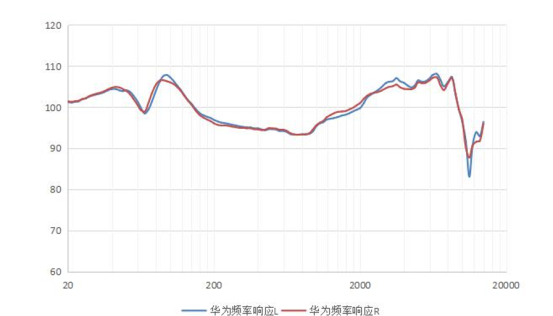

1.2 频响曲线:







头戴耳机、入耳耳机等频响曲线与音箱不同,需要进行一定频率补偿,所以不会是一条平直线。相关频响曲线问题有各种争议,AudioTOP网站后续会与测试科研机构合作,共同进行深入研究分析。

2. 抗干扰测试:

我们无时无刻不生活在较为复杂的电磁干扰环境中,无线耳机通过短距通信技术传输音频信息,其抗干扰能力会明显影响听音体验。CPHA认证测试规范根据无线耳机的传输模型和日常生活中电磁干扰的统计规律及典型场景,设置了抗干扰基础能力测试和场景化体验测试。测试中通过先进的干扰信号模拟、录制回访等设备,复现在复杂WiFi环境、及商场、车站、机场等场景下的电磁干扰情况,以科学的评估被测产品的综合抗干扰能力。

2.1 抗干扰基础能力测试







抗干扰基础测试,评估无线耳机在40M/60M/80M三个频带范围内测试抗干扰能力,测试结果除80M频带干扰条件下出现一次卡顿外,其余条件下没有任何卡顿。

2.2 场景化体验测试







场景化体验测试:相对于上面的基础干扰测试,场景化测试模拟复杂场景中的电磁干扰。这些场景是真实存在的,所以它比较客观地复现了无线耳机在复杂随机性电磁环境中的连接稳定性。测试结果完全没有卡顿。

上述两项严格测试充分体现了FreeBuds Studio强大抗干扰能力。







三、主观音质评价:

主观音质评价基于中国电子音响行业协会CPHA认证主观听音部分要求进行,由三位金耳朵评委给予声音评价:

金耳朵评委1:

关闭降噪状态下,声音整体较为平衡,中高频细节较好,低频控制力较好,量感适中,不会出现低频松散轰头的问题。开启高码率蓝牙格式后,中高频听感较好,有一定韵味,在蓝牙耳机中有较高的音质水平。

金耳朵评委2:

产品声音总体平衡,三频分布较为平均,无明显过分突出或过分刺激。高频较为自然,乐器泛音有明确表现,基音(音头)位置较为稳定;声场及分离度方面表现良好。

金耳朵评委3:

未开降噪三频分离度略深,高码率下三频衔接较好,中低频紧实,人声分离度较好。

结论:FreeBuds Studio音质部分给予4.5分评级。





四、AudioTOP综合评级:












华为FreeBuds Studio无线耳机拆解报告





AUDIOTOP拆解组拿到的是黑色款







耳罩的安装十分紧固。按照以往的经验,用手往外拉拽,纹丝不动。用一字起试探,卡扣跳开。在一阵劈啪作响之后,8对卡扣全部解锁,耳罩取下。











前障板用5颗螺丝固定,螺丝下有白色泡沫垫片用于空气封闭。除了螺丝,前障板和腔体之间还有乳胶均布于周长。这种胶质软,可用硬器划开。去除螺丝和乳胶后,使用一字起撬动,分离前障板。









温习了一遍杠杆原理后,单元总成取下。







撕下的海绵片,有圆孔







左右是镜像。有弧形槽,用于装配定位







海绵块下面是动圈单元,初步观测是40mm规格。前障板上的半月形柔性电路板,它是电容式传感器,用来检测佩戴状态。







驻极体麦,开口朝向振膜。麦以品色透明硬胶封固。海绵片上的圆孔就是用来容纳它的。









旁边有一片透明窗,这是一个信号中转埠。单元,麦 ,传感器的连接线在此处汇集,再连接至主板。







单元倾斜安装,贴合耳廓









后障板的固定方式和前障板如出一辙,除了螺丝还用乳胶做了封闭处理。图中上方的黑色泡沫垫,当安装时,它正好压在电池上。









后障板边缘位置,有一片细条状有机玻璃板,它和下面的沟槽形成声导管。单元后方的声波通过它一分为二,一半向前,一半向后,实现低频阻尼匹配。









像对付大闸蟹一样,拆下后障板,此时得见动圈单元的背部。我们看到单元用墨绿色的胶固定在前障板上,其涂覆之均匀,如一气呵成。

因为腔体近乎密闭,振膜后方产生的声压相当可观。所以后障板进行了较多的结构设计去抑制谐振。它的内侧有加强筋增强刚性,分割谐振面。另外,三个支柱通过橡胶垫片压在单元磁体上。这样,不必等待单元周围的胶完全固化,便可实施总装。橡胶垫兼具吸收谐振和补偿尺寸误差的作用,它大约能消化0.2左右的装配公差。

良好的设计不仅能改善产品性能,也有利于生产过程的顺畅。







尺寸相近







透过白色纤维阻尼纸,观察单元的框架结构和磁体。除了中心通孔,磁路边缘还有细孔4枚,隐约可见。







单元引线从前方贯穿而入。墨绿胶强度较高,解胶剂也无效,遂用利刃耐心切割。这是耗时较长的一个环节。







辅以暴力,取下单元







经过测量得知:直径 40 mm 阻抗 16 Ω 。根据官方描述:4层复合振膜,高频上限达48k。





和森海HD600单元放在一起。两者都是40mm规格,框内直径38mm,但HD600看上去皮薄馅大,很抢镜。可能是半透明的膜更有存在感的缘故吧。





单元焊点用品色硬胶封固,规整饱满。焊盘附近有批次号。





移除单元总成后的耳机部分。主板上有盖板,防止排线在受到震动时松脱。410mah聚合物电池。左右两侧配置了同规格电池。







移除盖板,把多个BTB连接器从主板上脱开







取下主板,有金属盖的一面。

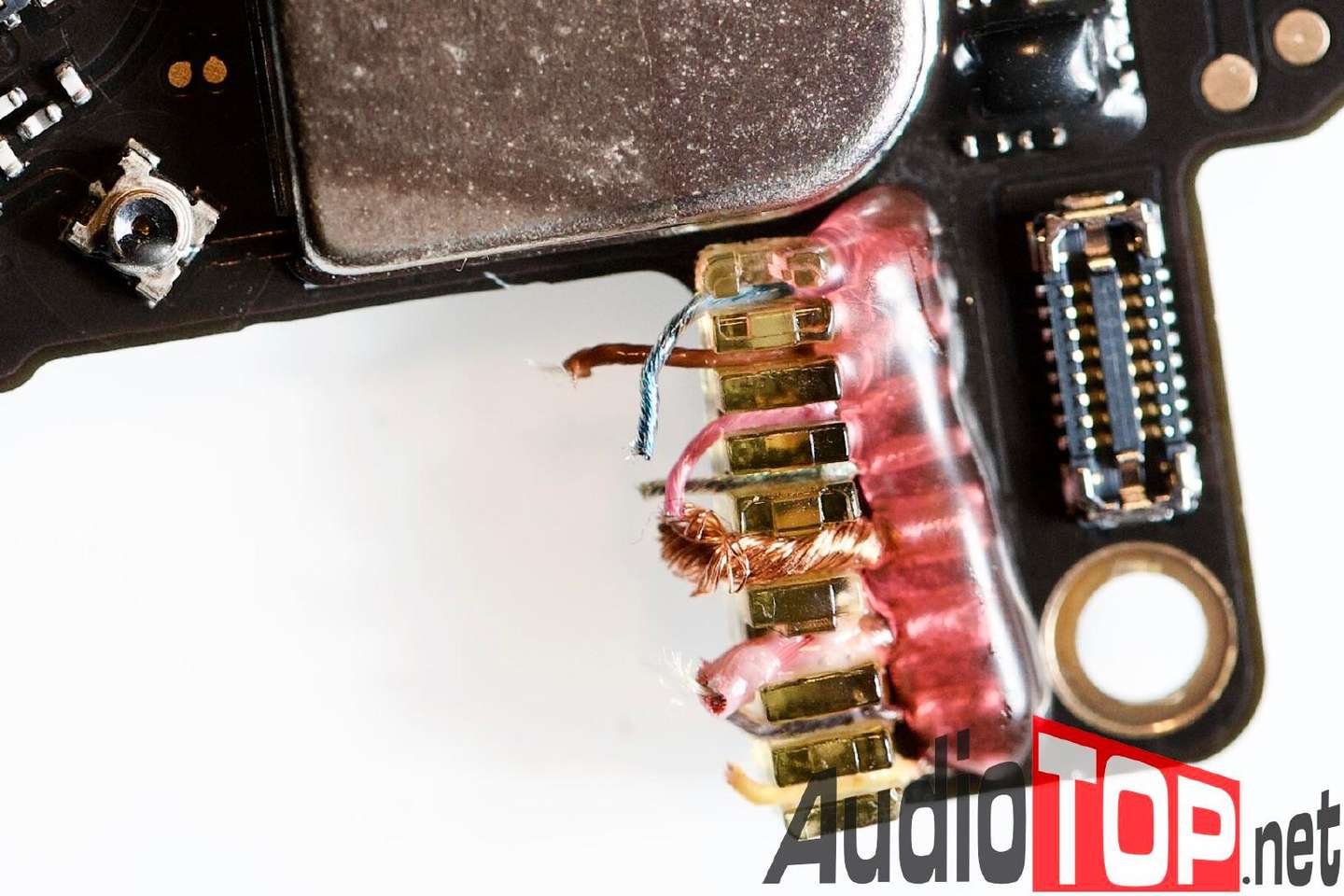

此处的接线埠用于左右两个耳机的电气和信号互通,焊点用胶加固





移除金属盖,看到核心部分:Hi1132,这是华为海思半导体出品的麒麟A1 SOC蓝牙主控芯片,支持蓝牙5.2,低功耗蓝牙LE,双通道同传无线模式。A1主频高达356MHz,在众多主控中一骑绝尘。而它的电流消耗为5mA,和高通的QCC5100系列持平。







A1具备华为自研的L2HC高清音频编码。

目前主流的高清蓝牙音频编码方式有高通aptX HD和索尼LDAC。但是实际上,由于发射端的功能适配普及度没跟上,这些高清格式的实现率仍比较低。高通现在主推的下一代高清aptX Adaptive,看上去是一种先进的编码格式,但也有待于平台的适配和普及。所以华为的高清格式还有机会。

左右两块主板都配备了A1主控芯片。







主板另一面,元件密布。MCU,闪存,ADC,DAC,电源管理,硅麦,阻容元件等,各司其职,密集而有序。





位于中心区域的MCU L476JGY6







三颗裸晶,其中并列的两颗,Q64FWY,是Winbond的闪存芯片





另一颗是Analog Device的AU1787







AU1787 4通道ADC,用于降噪麦克风的信号采集





电源管理芯片 TI BQ25601








BQ25601具备快充,以及低内阻放电能力

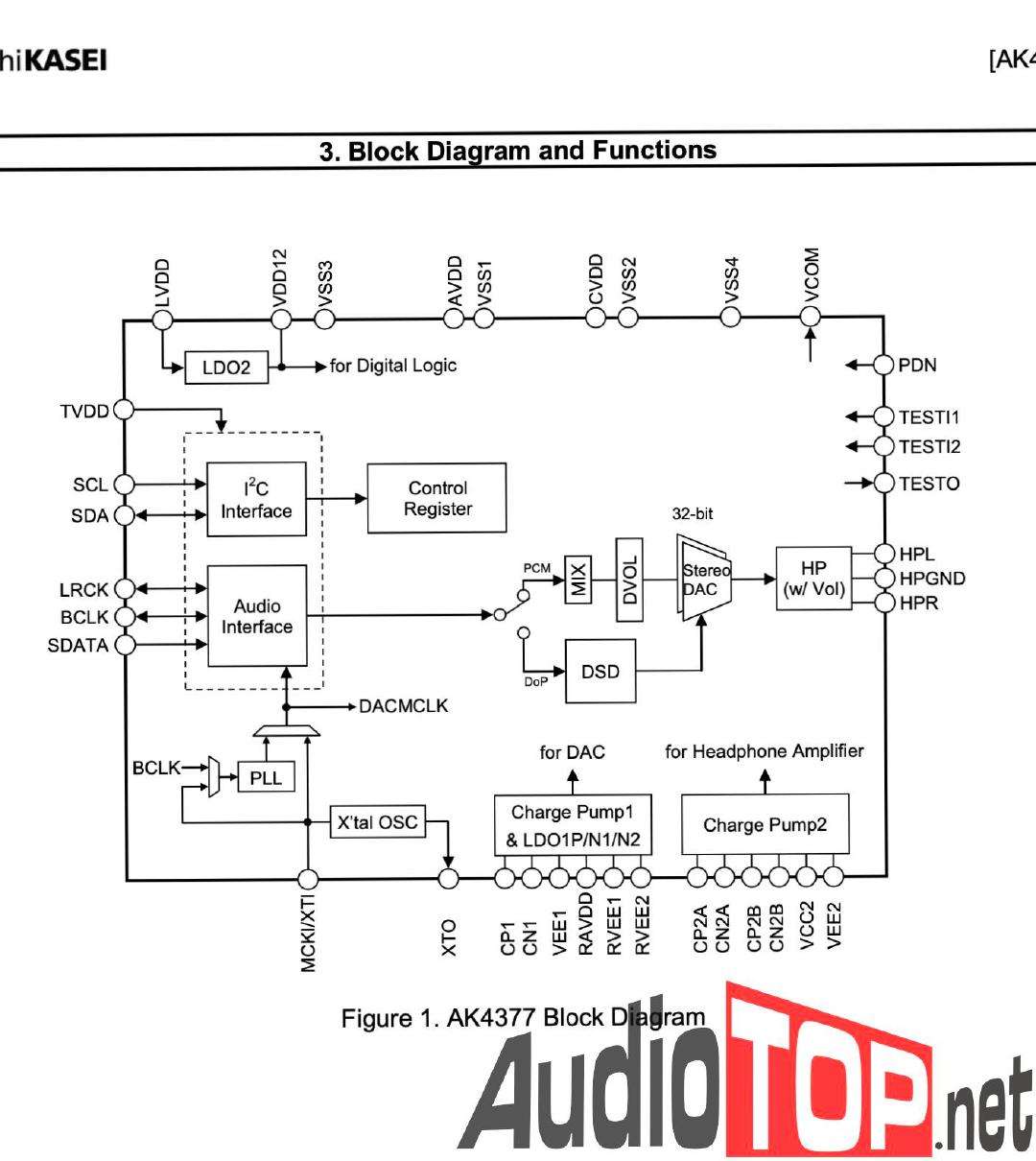

AKM AK4377,音频部分的主角出场







AKM AK4377是高音质32bit立体声解码芯片,内置高效率的G类耳放。





与其说内置不如说捆绑,因为DAC模块的模拟信号只能经由耳放,没有其他路径取出。









不过也没什么好抱怨的,这个强卖的耳放素质很强,在高功率输出时仍能做到低失真。它还有地回路噪音抑制的电路设计,提高信噪比。
有别于A类和B类,G类放大器的电源电压轨随着信号幅度而浮动,兼顾效率和音质。很适合无线耳机这种对续航敏感,又对失真敏感的设备。
FreeBuds Studio在左右两个耳机中配备了AK4377各一颗。

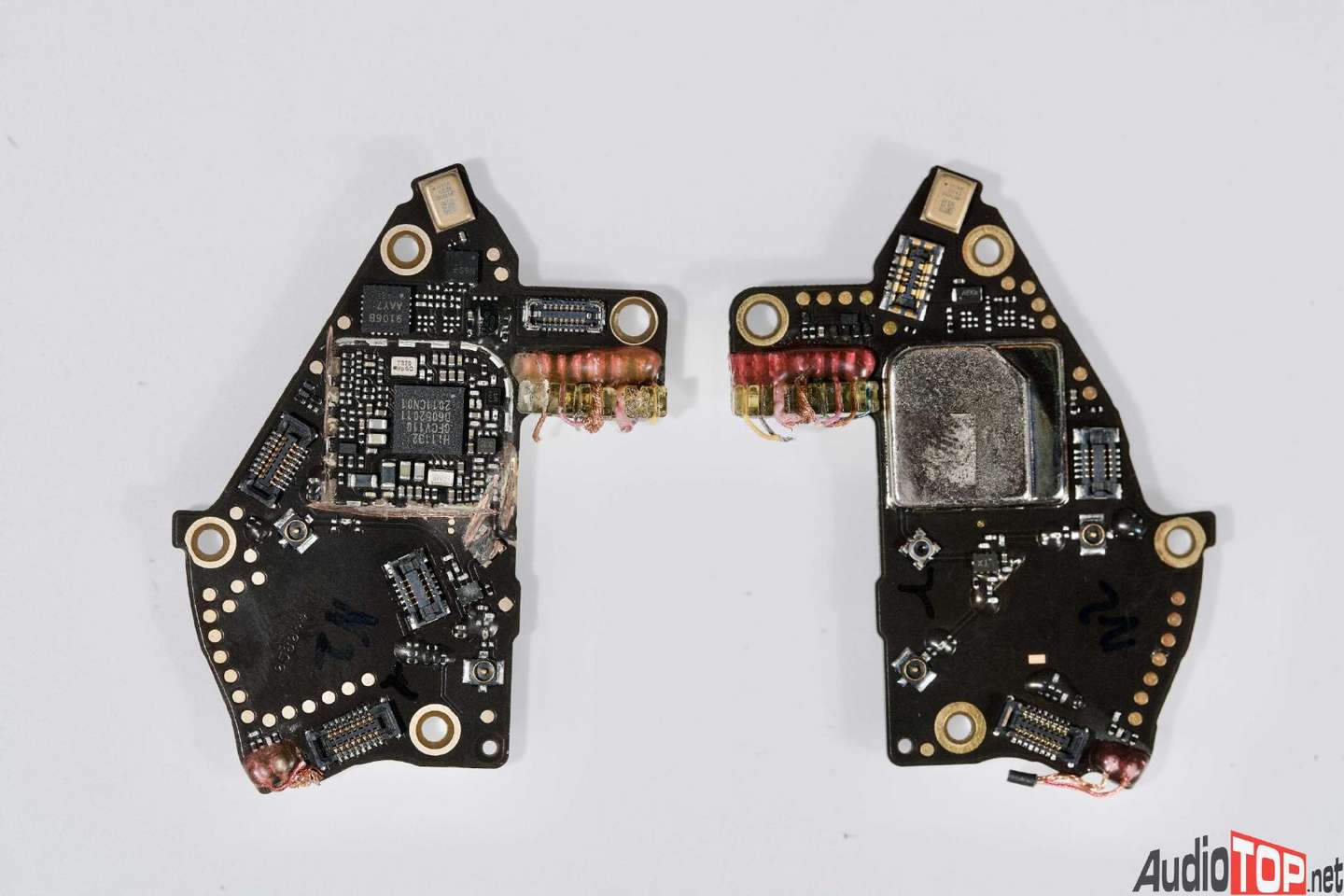

左右主板形状互为镜像







元件分布情况大同而小异。







耳机头梁是包裹了皮革的金属杆,除了长度方向的伸缩,还有150度左右的旋转调节,便于佩戴和收纳。
金属杆中空穿线,实现左右耳机的电气互联。
杆和耳机罩壳之间的机械联结位置做了较多的细节处理。用金属销轴作为关节的转轴,琥珀色的零件用于销轴止位,两只O型圈用于防尘。







对应的,两只金属轴承,轴承内侧有储油沟槽。
无线耳机是移动性较大的设备。在遇到挤压和跌落冲击时,这些结构上的强化处理让耳机幸存。另外,在经过高频度和长时间的使用之后,关节仍然能顺滑如初,不松旷。







耳机logo面,整体是触控区域。









每个腔体有2架天线








通过拆解,AUDIOTOP发现华为FreeBuds Studio是一部结构复杂牢固,设计精巧,选料上乘,制造和组装工艺高标准的蓝牙无线耳机。

------------------------------------------------



AudioTOP音频网对华为FreeBuds Studio无线耳机的综合评级:5星
